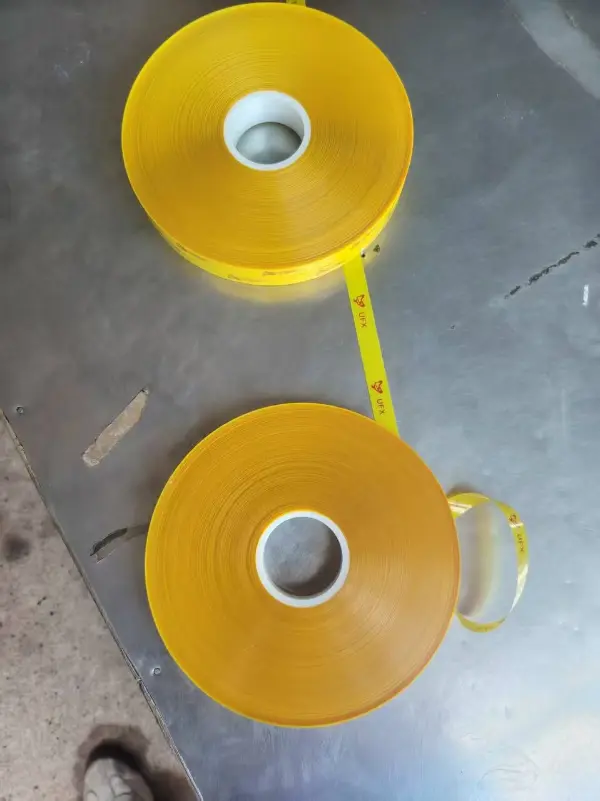

पीईटी फिल्म, विशेष रूप से जब रोल में लपेटी जाती है, तो अक्सर पीले या भूरे रंग का प्रदर्शन करती है, जो नग्न आंखों से आसानी से दिखाई देती है। पीली धारियों के लिए, फिल्म को खोलकर प्रकाश के सामने देखना चाहिए, या बेहतर पहचान के लिए सफेद बैकिंग पर रखना चाहिए।
कारण विश्लेषण: जेल स्पॉट, पीले धब्बे और काले धब्बे के समान, पीलापन राल की खराब थर्मो-ऑक्सीडेटिव स्थिरता या एक्सट्रूडर में अत्यधिक हवा के प्रवेश के कारण होता है। जब थर्मल ऑक्सीकरण के दौरान राल बड़ी मात्रा में एसीटैल्डिहाइड का उत्पादन करता है, तो एसीटैल्डिहाइड एंटीमनी ट्राइऑक्साइड को एंटीमनी में कम कर देता है, जिससे फिल्म (राल) ग्रे हो जाती है। फिल्टर बदलने या रेज़िन बदलने के बाद अक्सर पीली धारियाँ दिखाई देती हैं। ऐसा इसलिए है क्योंकि प्रतिस्थापन के दौरान हवा प्रवेश कर गई होगी, या कुछ राल बहुत लंबे समय तक मशीन में रह गई होगी। इसके कारण कुछ राल पीले रंग की हो जाती है, और इस पीले रंग के राल को सामान्य पिघली हुई प्लास्टिसाइजिंग प्रक्रिया के साथ पूरी तरह मिश्रित नहीं किया जा सकता है, जिसके परिणामस्वरूप पीली धारियाँ बन जाती हैं।
स्थैतिक विद्युत की एक विशेषता सोखना है। पीईटी फिल्म की सतह को रगड़ने से... विभिन्न प्रक्रियाओं के दौरान स्थैतिक बिजली उत्पन्न की जा सकती है, जिसमें फिल्म रोल को खोलना और छीलना और फिल्म का उच्च गति संचालन शामिल है। यदि फिल्म के पास धूल, कागज के टुकड़े, बाल आदि मौजूद हैं, तो वे इसकी ओर आकर्षित हो सकते हैं, जिससे उत्पाद फिल्म (विशेषकर कैपेसिटर फिल्म) की गुणवत्ता प्रभावित हो सकती है। गंभीर स्थैतिक बिजली आग और बिजली के झटके का कारण भी बन सकती है। यह ज्ञात है कि पॉलिएस्टर फिल्मों में अत्यधिक स्थैतिक बिजली बाद के प्रसंस्करण और तैयार उत्पाद पर प्रतिकूल प्रभाव डालती है। उदाहरण के लिए, बंधी हुई पीईटी फिल्मों की स्थैतिक बिजली को इलेक्ट्रोस्टैटिक मीटर से मापा जा सकता है, आमतौर पर लगभग 500V। माप से पता चलता है कि फिल्म के दोनों तरफ स्थैतिक बिजली अलग है।
पीईटी फिल्म एक ध्रुवीय, विद्युतरोधी सामग्री है। यह घर्षण, कतरनी आदि से उत्पन्न आवेशों को फैलने से रोकता है, जिससे वे इसकी सतह पर जमा हो जाते हैं और स्थैतिक बिजली बनाते हैं। पीईटी फिल्म की स्थैतिक बिजली राल के विद्युत गुणों, एडिटिव्स के अनुप्रयोग और फिल्म बनाने की प्रक्रिया से संबंधित है। ये कारक सीधे फिल्म की सतह/पहलुओं की संरचना और गुणों को प्रभावित करते हैं, जैसे सतह परत की क्रिस्टलीयता, ध्रुवीय समूहों की संख्या और अभिविन्यास, और दो फिल्म सतहों के बीच संपर्क क्षेत्र का आकार, ये सभी स्थैतिक बिजली निर्माण को प्रभावित करते हैं। इससे यह भी पता चलता है कि फिल्म के दोनों किनारों पर स्थैतिक बिजली अलग-अलग क्यों है।
रेज़िन, एडिटिव्स और प्रक्रिया में कारणों की पहचान करें और तदनुसार उनका समाधान करें;
फिल्म-निर्माण और पोस्ट-प्रोसेसिंग में स्थैतिक एलिमिनेटर का उपयोग करें;
एक प्रवाहकीय एजेंट के साथ सतह को कोट करें;
एंटीस्टैटिक एजेंटों/रेजिन का प्रयोग करें। 3. अपर्याप्त चिपकने वाली ताकत
मुद्रित, लेमिनेटेड और वैक्यूम-मेटलाइज्ड फिल्मों की चिपकने वाली ताकत का परीक्षण आमतौर पर स्वयं-चिपकने वाले का उपयोग करके किया जाता हैफीता।इसके तीन संभावित परिणाम हैं: पूर्ण रूप से छीलना, आंशिक रूप से छीलना, और बिना छीलना। पहले दो अपर्याप्त चिपकने वाली शक्ति का संकेत देते हैं।
कारण विश्लेषण: पीईटी फिल्म और स्याही/चिपकने वाले के बीच चिपकने वाली ताकत पीईटी फिल्म की सतह के तनाव से सीमित होती है। अनुपचारित पीईटी फिल्म का सतह तनाव 42-48 एन/एस है, जो स्याही/चिपकने वाले के साथ आवश्यक चिपकने वाली ताकत को पूरा करने के लिए अपर्याप्त है। इसलिए, उत्पादन प्रक्रियाओं को सतह के तनाव को 55 एन/सेमी से ऊपर बढ़ाने के लिए कोरोना उपचार जैसे उपायों को लागू करना चाहिए।
